Papa, je peux avoir une tablette pour allumer mes lumières....

Voilà la dernière demande de ma fille ! Après lui avoir configuré une télécommande Z-Wave Nodon pour piloter, lumières et volet de sa chambre. Voir article sur mon blog ici

Son papa est certainement l'origine de cette demande...En me voyant interagir sur la maison depuis l'Ipad de supervision (Interface personnalisée Jeedom), elle s'est dit, pourquoi pas moi ?

Etant un bon père à l'écoute de sa fille, je ne me suis pas fait prier :o) et j'ai alors cherché une solution pour répondre à cette demande.

J'ai opté pour un Raspberry Pi 3, pour le WiFi intégré et un écran tactile 7" Raspberry pour afficher l'interface personnalisée.

Après avoir installé l'écran, le système d'exploitation, merci au passage à Aurel de Domo_blog pour son tuto, cliquez ici

L'ensemble (écran et Raspberry) est installé dans un support type cadre photo afin de le poser sur une table de chevet, un bureau.



J'ai imaginé une interface avec 2 écrans sur le thème "Fée clochette", d'accord, je lui ai pas demandé, car sinon le choix aurait été différent...Libérée, délivrée, si vous voyez ce que je veux dire :o)

Le premier écran affiche l'heure pour remplacer "son réveil"

Interface "réveil" en test

Interface "réveil" en place

Le deuxième écran permet de piloter, les lampes, le volet et affiche la température extérieure (tout cela peut être modifier en fonction...)

Avec la possibilité de revenir à la page précédente en appuyant sur la petit fée clochette.

Encore quelques améliorations sont à mettre en oeuvre et la tablette sera entièrement fonctionnelle.

Aujourd'hui la "TinkerPad" a trouvé sa place dans la chambre et ma fille peut faire comme papa !

Merci à la communauté Jeedom et particulièrement à @totovaauski pour les nombreuses astuces qu'il a pu me communiquer pour réaliser les différents scripts.

Découvrez mon activité Seiso | La maison connectée sur le site www.seiso.fr

Détecteur ouverture porte de Garage

J'ai dans ma maison 2 portes de garages sectionnelles. Je cherchais un moyen de savoir leurs états (ouvertes ou fermées) afin d'interagir sur mon système domotique, de me prévenir en cas d'intrusion par exemple.

Je rencontrais aussi de temps en temps le problème lors de la fermeture, arrivée en fin de course la porte s'ouvrait à nouveau de 20 cm. L’intérêt des portes électriques et commandées et de pouvoir appuyer sur un bouton, partir en se disant que les portes se fermeront automatiquement.

Sinon à quoi bon avoir une télécommande si c'est pour rester devant afin de vérifier si la porte se ferme correctement...

Je suis donc partie à la recherche d'un système fiable qui pourrait me prévenir en cas de problème et le cas échéant déclencher un scénario.

J'ai commencé par des capteurs Z-Wave de Vision Security.

Mais j'ai eu beaucoup de problème au niveau de la remontée d'information, des faux positifs qui déclenchaient des scénarios de manière aléatoire. Ces derniers étaient mal reconnus par les box domotiques, enfin la mienne (je vous parle de ça, mais cela fait plus d'un an. Le problème est peut-être corrigé maintenant...).

J'ai donc cherché une autre solution et je suis tombé sur un tuto sur le site Domotique Store présentant une solution avec un détecteur sabot pour porte de Garage de la marque Legrand.

Je vous l'accorde le budget n'ai pas le même que pour 2 capteurs Z-Wave Vision Security, surtout qu'en plus des sabots il faut compter un module Z-Wave et quelques fournitures pour faire une installation propre....

Mais bon quand on aime on ne compte pas et me voilà  partie dans l'installation de ces derniers avec le module Fibaro FGBS001, une alimentation 24 volts, un tableau, du tube IRL...





L'ensemble est maintenant opérationnel. J'ai pu mettre en place un scénario qui détecte les ouvertures des portes après une fermeture (problème décrit plus haut dans l'article) et qui opère une manœuvre automatique pour refermer la porte.

Je suis également averti du défaut par un SMS et des éventuelles intrusions en cas d'absence.

Découvrez mon activité Seiso | La maison connectée sur le site www.seiso.fr

Astuces que je partage avec vous...

Dans cet article, je voulais partager quelques astuces que j'utilise lors des installations domotiques que je réalise.

Elles ont souvent pour objectif, de dissimuler des composants pas toujours très esthétiques ou qui n'ont pas vocation d'être visible.

Elle peuvent également être pratiques, pour faciliter le démontage, protéger des composants de la poussières, etc...

Bref, plutôt que de longues phrases, voici quelques exemples :



Répétiteur de signal EnOcean dissimulé dans une double batibox. Seule contrainte valable pour tous les modules encastrables une batibox de 50 mm de profondeur.

Dongles Z-Wave et EnOcean branchés sur prises USB murales, afin d'améliorer la portée du signal.

Commutateur simple Fiabro connecté à l'arrière d'un interrupteur. J'utilise un câble (section 1,5mm, rigide) connecté sur le module vers l'interrupteur pour caler le commutateur contre l'interrupteur.

Cela fonction bien, le module ne bouge pas et les câbles sont facilement accessibles en cas de démontage.

Là aussi, seule contrainte valable pour tous les modules encastrables une batibox de 50 mm de profondeur.



Dissimuler un transformateur 24 volts 350 W (plutôt imposant) dans un coffret électrique tout en permettant la ventilation de ce dernier.

Découvrez mon activité Seiso | La maison connectée sur le site www.seiso.fr

Les enfants et la domotique....

Aujourd'hui je souhaiterais vous parler de domotique bien entendu mais surtout du rapport entre nos enfants et les nouvelles technologies

Ce n'est pas un scoop ! Mais les nouvelles technologies n'ont pas vraiment de secret pour nos chers bambins....Devant une tablette, un smartphone, une télévision, il n'est pas surprenant de voir à quel point ils comprennent vite le fonctionnement et avec quelle habilité, ils arrivent à naviguer avec un écran tactile.

Même si on cherche à les préserver dans leurs plus jeunes ages, le monde qui les entourent fait qu'ils découvrent très vite l'aire du numérique et des objets connectés.

C'est encore plus vrai lorsque leur papa est un passionné de nouvelle technologie et de domotique :o)

Une situation que je prends souvent en exemple et qui montre l'évolution des habitudes grâce aux nouvelles technologies :

"Lorsque nos enfants regardent la télévision, il n'est pas rare, qu'ils mettent sur pause le programme pour aller chercher quelque chose ou aller aux toilettes...de mon temps il fallait attendre la publicité pour faire cela :o)"

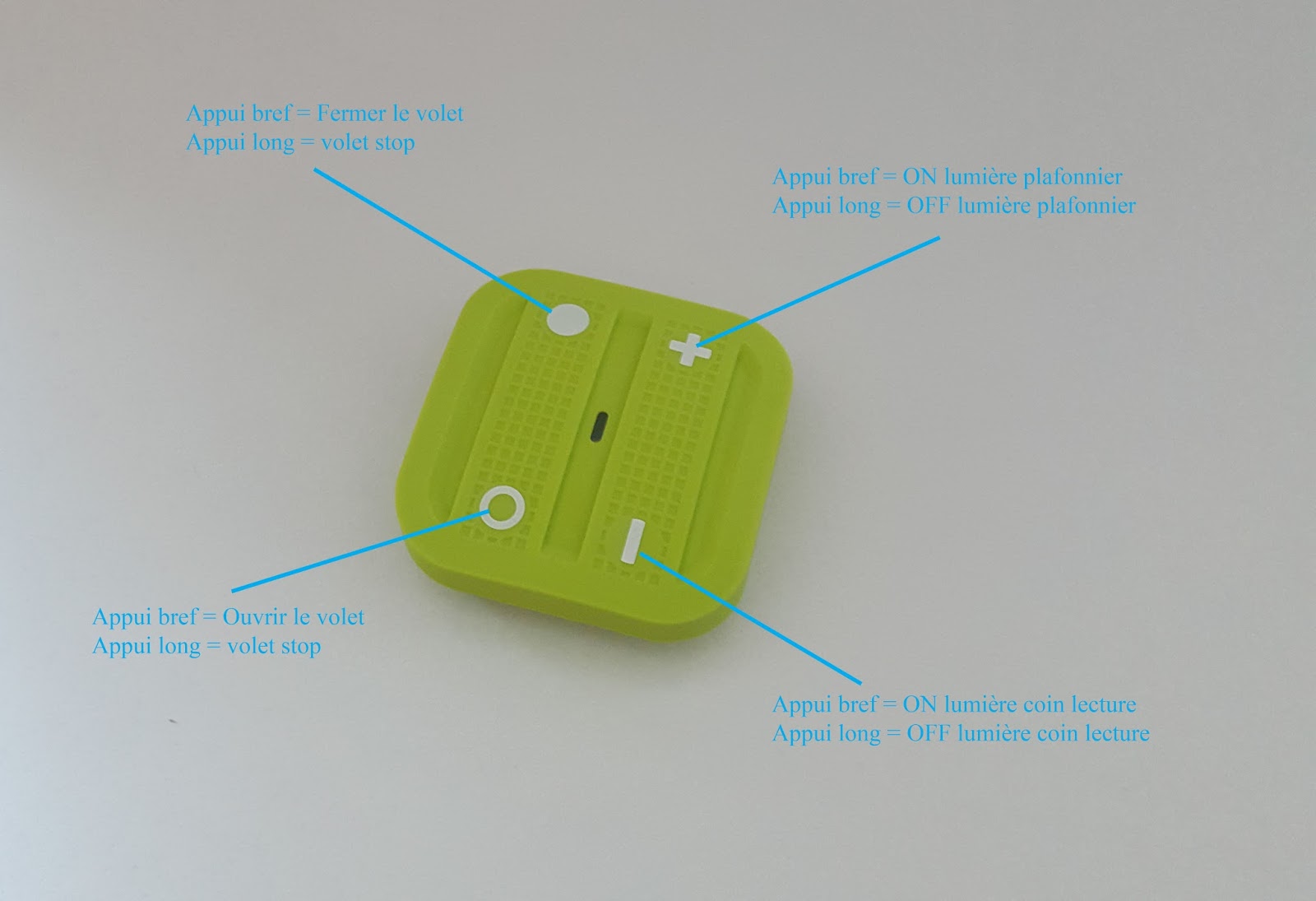

Dernièrement, j'ai décidé de configurer pour ma fille (7 ans) une Soft Remote Z-Wave de Nodon, pour qu'elle puisse d'un seul point, piloter les lumières et le volet de sa chambre...Je vous cache pas que le plus dure dans cette démarche était de choisir la bonne couleur !

Mon système domotique est Jeedom et l'équipement est parfaitement reconnu par ce dernier. Je passerais le sujet du paramétrage car il existe des documents et tutos en ligne, très bien rédiger.

Petit plus de cette télécommande, elle est aimantée !

Elle peut donc piloter la lumière de son coin lecture, le plafonnier et commander le volet tout en restant dans son lit ou assise à son bureau.

Après quelques brefs explications sur le fonctionnement, "un appui bref pour allumer la lumière et un appui long pour éteindre...", la voilà parfaitement autonome avec sa télécommande.

d'ici quelques temps nous mettrons des scénarios en place, pour créer des ambiances en fonction de ses envies....

Je suis certain que la domotique fera partie du quotidien des générations à venir et que cette dernière trouvera son utilité dans l'habitat.

Pour ma fille, c'est déjà le cas....

Découvrez mon activité Seiso | La maison connectée sur le site www.seiso.fr

Eclairage extérieur et arrosage domotisés

L'été est bien là ! Quoi de mieux que de profiter de sa terrasse les soirs entre amis, autour d'un verre (avec modération) ou simplement pour contempler les étoiles en amoureux, dans une ambiance zen et feutrée....

A côté de cela, l'été est source de contraintes, notamment pour ce qui est de l'arrosage de la pelouse, pour ne pas qu'elle devienne très vite un tapis de paille...

A cela la domotique va vous rendre de nombreux services en effectuant des actions à votre place, ou en créant des ambiances en fonction de vos envies ou de vos besoins.

Je vous présente dans cet article, une installation domotique extérieure qui comprend :

- L'éclairage de la terrasse avec plusieurs ambiances

- L'arrosage automatique de la pelouse en fonction des conditions climatiques

- Une prise commandée dans le jardin (alimentée uniquement en cas de besoin)

• L'éclairage a été réalisé en technologie leds afin de réduire la consommation... car oui, la domotique se veut aussi eco-responsable !

• La technologie utilisée est le bus KNX (technologie filaire).

• L'installation va également interagir avec une station météo connectée, Netatmo

• L'ensemble de la domotique sera piloté par un serveur Jeedom, un produit Made in France !

• Pour l'arrosage automatique nous avons utilisé des équipements grand public que l'on trouve dans toutes les grandes surfaces de bricolage.

Une vue d'ensemble de la terrasse de jour...



et 2 vues de nuits

L'éclairage



Eclairage Œils de chat pour une ambiance zen....

Bandeau leds pour créer un éclairage fonctionnel



Eclairage pour mettre en valeur les plantes et éléments de décoration extérieurs. Il permet également d'avoir une ambiance plus feutrée avec des éclairages indirects.

Une prise connectée est disponible derrière les totems. Cette dernière est alimentée lorsque nous programmons dans l'agenda le passage de la tondeuse (plage horaire).

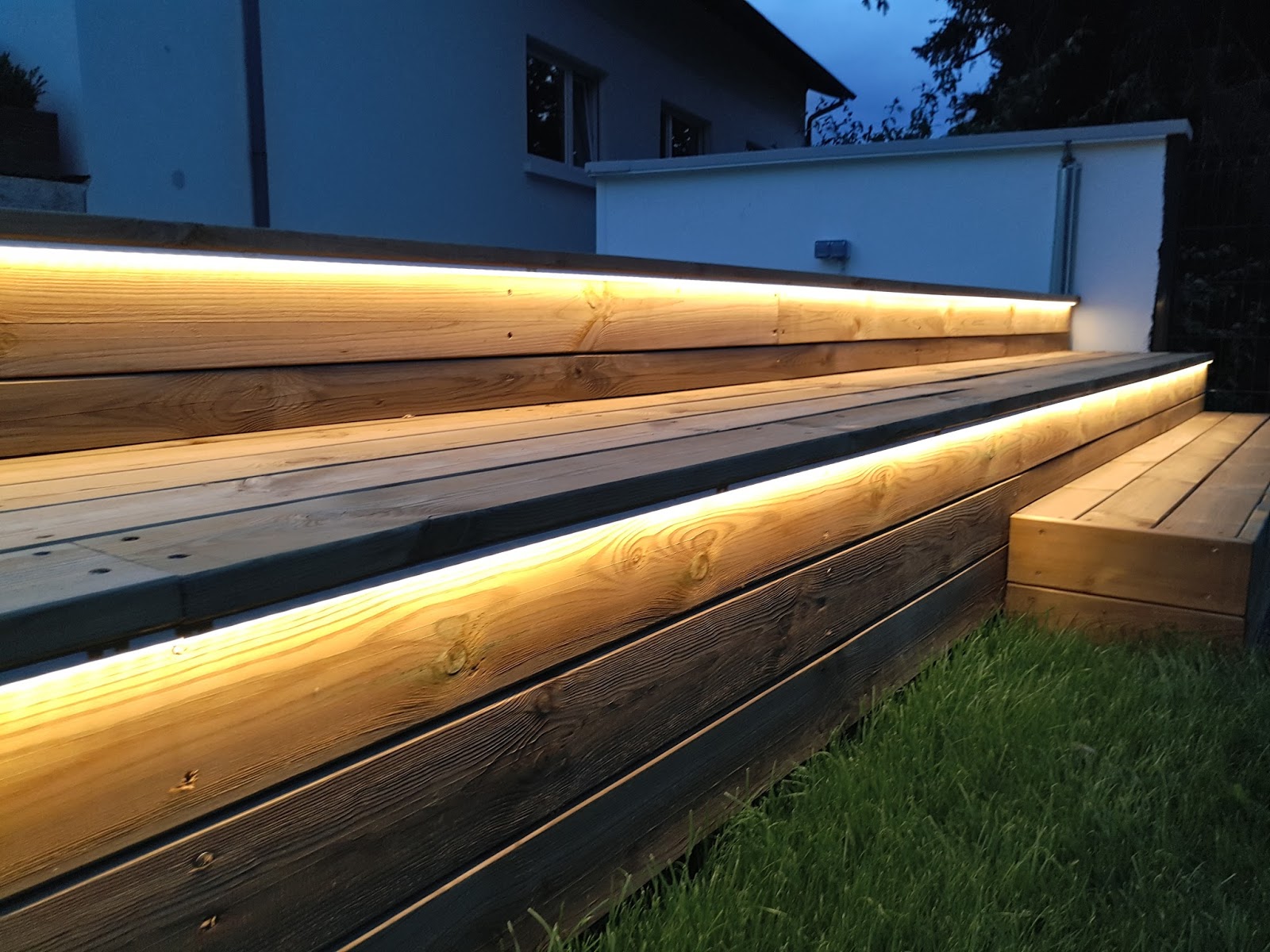

Bandeaux leds pour le balisage pour des marches de l'escalier

L'arrosage automatique



La borne d'arrosage automatique et le pluviomètre Netatmo connectés au système domotique

La gestion depuis l'interface domotique



Les différentes interactions possibles depuis l'interface domotique Jeedom à l'aide de scénarii, d'une programmation en fonction de critères ou alors la possibilité de commander les éléments sur une interface centralisée, depuis sa chaise longue !

Le cœur de l'installation extérieure

Installation normalisée dans un coffret électrique, avec les différents transformateurs pour alimenter les équipements en basse tension.
